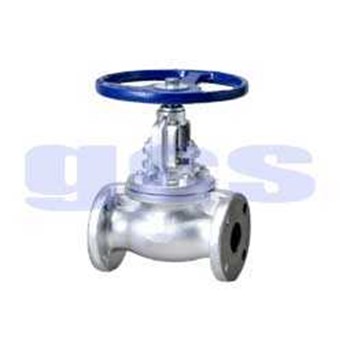

Detail GLOBE VALVE CLASS 600 900 1500
Design Standard BS 1873/ ASME B16.34 for 1/ 2" - 1 1/ 2" API 602/ ISO 15761 Testing Standard API 598/ BSEN 12266 PART-1 Face to Face Dimensions for Butt-weld & Flanged Valves ASME B 16.10/ BS 2080 Flanged Design ASME B 16.5 Butt-weld Design ASME B 16.25 pressure-Temp Rating ASME B 16.34 Body-Bonnet joint Bolted bonnet - Male & Female - Toung & groove - Ring type joint ( RTJ) Welded Bonnet Pressure Seal Bonnet Operator : Hand Wheel Size & Class 1/ 2" - 10" for 150# , 300# , 600# 2" - 4" for 900# 2” - 3” for 1500# Gear 12" & above for 150# , 300# , 600# 6" & above for 900# , 4” & above for 1500# Actuator as per customer' s requirement Material : Shell WCB, WCC, LCB, LCC, WC6, WC9, C5, C12, CF8, CF8M, CF3, CF3M, CF8C, CN7M, DUPLEX SS, HASTALLOY MONEL etc. Trim Trim 1, Trim 2, Trim 5, Trim 8, Trim 9, Trim 10, Trim 11, Trim 12, Trim 13, Trim 14 as per API 600 & Special trim like BRONZE, 321, 347 etc.
